Delphi AT 자기 제동 모터 시리즈 ATDC, AT24, ATTD, ATTD24는 모터의 뒷면 주철 커버 위에 단단하게 접합된 스프링 압력 브레이크를 사용합니다.
이 시리즈는 다른 시리즈와는 차별되는 다음과 같은 기능적인 특성을 포함하고 있습니다.
- - 표준 핸드 레버로 브레이크가 해제돼도 기동할 수 있습니다.
- - 권선의 PTO 열 보호 장치는 132 사이즈까지입니다. PTC는 최대 크기가 160 이상입니다.
- - 모터가 인버터에 연결되어 있을 경우, 별도 브레이크 연결이 용이합니다.
- - ATDC와 ATTD에는 필요할 때마다 브레이크 단자함 내부의 브레이크 단자에 직접 연결하면 브레이크 전원이 별도로 공급됩니다.

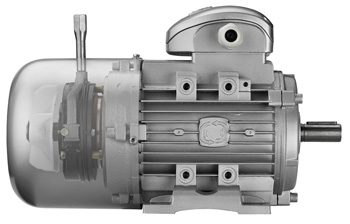

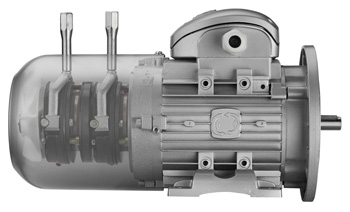

- - AT24와 ATTD24의 24Vdc 싱글브레이크와 더블브레이크는 24Vdc플러그로 직접 인버터와 연결할 수 있도록 설계되었습니다.
- - 또한 설정에 따라 브레이크는 극장과 같은 특정 환경에서 조용하게 사용하기 적합하게 설계되어 있습니다.
|
|
|
ATDC/AT24 |
ATTD/ATTD24 |
| TYPE |
L |
L |
| ATDC 63 |
240 |
290 |
| ATDC 71 |
270 |
320 |
| ATDC 80 |
375 |
475 |
| ATDC 90S |
400 |
500 |
| ATDC 90L |
426 |
530 |
| ATDC 100L |
465 |
560 |
| ATDC 112M |
495 |
610 |
| ATDC 132S |
570 |
690 |
| ATDC 132M |
610 |
730 |
| ATDC 160M |
715 |
845 |
| ATDC 160L |
760 |
900 |
| ATDC 180M |
790 |
930 |
| ATDC 180L |
830 |
970 |
| ATDC 200L |
900 |
1050 |
| ATDC 225S |
959 |
1100 |
| ATDC 225M |
964 |
1140 |
| ATDC 250 |
1058 |
1210 |
| ATDC 280S |
1134 |
1300 |
| ATDC 280M |
1184 |
1350 |
|
