NEO-Wifi

키패드

MECHANICAL ASSEMBLY

Keypad assembly

The keypad is available in two versions:

Standard version IP67

Optional version with analog controls IP65

분압기

선택 회전 방향

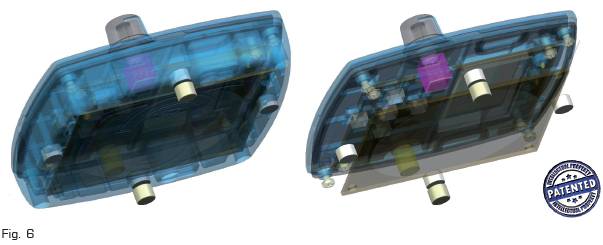

키패드 케이스 (Ill. 6)에 포함된 네 개의 자석 덕분에 키패드는 하우징에 안전하게 고정될 수 있습니다.

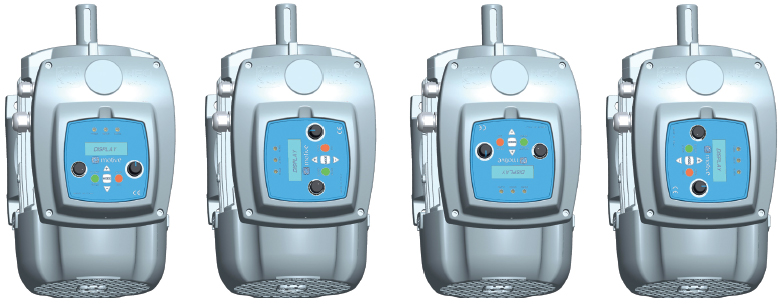

또한 선호에 따라 4개의 방향으로 키패드를 회전할 수도 있습니다.

키패드가 NEO-WiFi 케이스로부터 분리된다면 벽에 두 가지 방법으로 고정이 가능합니다.

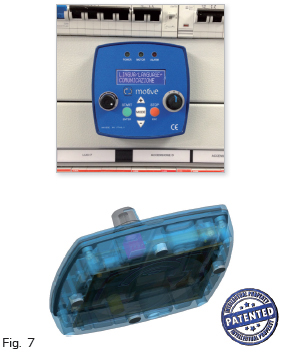

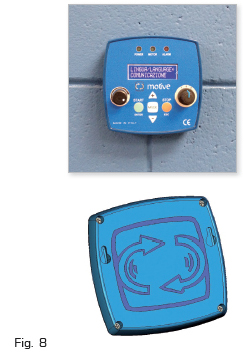

• 벽이 금속이라면 키패드에 있는 네 개의 자석을 통해 고정 가능(Ill. 7).	• 다른 방법으로, 케이스 뒤에 있는 두 공간을 활용해서 고정 가능(Ill. 8)
• 각각의 키패드는 두개의 250BVH 배터리가 포함되어 있습니다. (직경 = 25mm, 높이 6.4mm, 1.2 Vdc, 250 mAh)
	• 주기적으로 충전된다면 몇 년 동안 사용할 수 있는 배터리이지만 오랫동안 충전이 되지 않으면 배터리를 교체해야 할 수도 있습니다.

배터리를 제거하기 위해서는 컨트롤 패널을 열고 금속 슬롯에서 꺼낼 수 있습니다. 이때 접지 부분에 산화물이 없는 것을 확인해야 합니다.

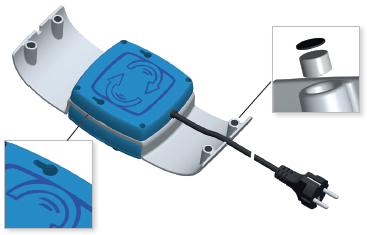

BLOCK - 테이블이나 벽에 마운팅할 수 있도록 유도전류 지원

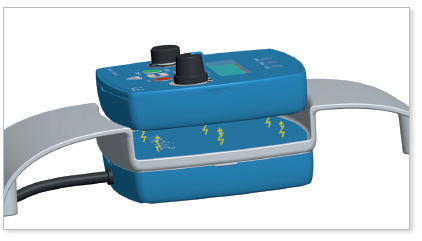

키패드는 자석에 의해 BLOCK으로 이끌려 고정

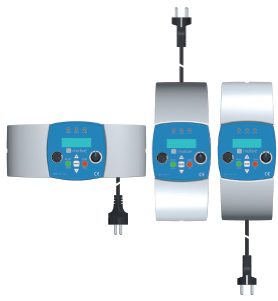

키패드는 어느 포지션에서도 고정이 가능
키패드는 유도전류로 전원이 공급
BLOCK is IP65

벽이 금속이라면 BLOCK은 네 개의 자석을 통해 고정 가능
혹은 BLOCK 뒷 편에 있는 두 공간을 활용해서 고정 가능

PROGRAMMING

keypad buttons

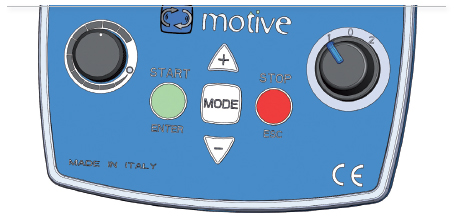

컨트롤 키패드에 있는 버튼은 다음과 같다:

Button	설명
	기능 메뉴를 불러옴
	엔진 가동/하부 메뉴를 불러오거나 기능에 들어가 그 값을 변경하도록 함
	메뉴 항목을 위로 스크롤하거나 변수의 값을 위로 올림; 변경한 후에는 ENTER를 누를 것
	메뉴 항목을 아래로 스크롤하거나 변수의 값을 줄임; 변경한 후에는 ENTER를 누를 것
	엔진 정지/하부 메뉴로부터 나와 주 메뉴로 입장; 주 메뉴로부터 나와 엔진 컨트롤이 가능하도록 함

Table 3: Buttons

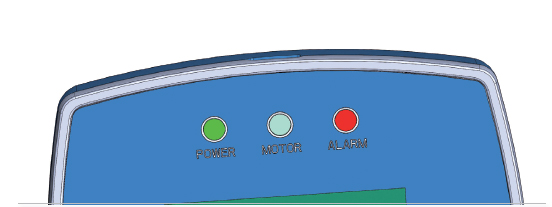

Led tastiera

Table 4: Led description

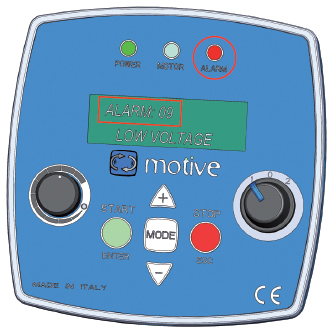

Alarms

1	전류 피크	회로 쇼트 혹은 모터가 막힌 것에 대한 즉각적인 방해 상태
2	과잉전압	과저전압 혹은 감속 중의 발전기 작동에 의한 과잉전압
3	인버터 온도	전기 보드에 온도 제한 초과 상태 발생
4	열 엔진 (I2T 초과)	모터 열 보호
5	센서 문제	인코더나 접근에 의해 속도 조절을 제어할 경우 센서에 문제가 발생했을 때 울리는 경고
6	Enable Off	EN과 C 사이의 Enable 접점이 열린 상태
7	축차 고정	축차가 고정되었거나 장기적인 과부하로 인해 과잉전류가 발생하는 경우
8	IN-OUT 전복	모터 케이블과 전선의 입출력이 뒤집혔을 가능성이 있는 경우
9	과저전압	주어진 부하 상태에서 엔진 작동을 유지하기에 전압이 부족한 경우
