서비스 요소 fs
BOX 유닛 작동 시간을 표시하는 값으로 이는 추정 값을 쓸 수 밖에 없으므로 아래의 요소를 고려하여 계산합니다
- ㆍ일일 작동 시간 h/d
- ㆍ하중 분류 (표 .2)와 운용되는 물질의 관성모멘트.
- ㆍ시간 당 시동 수 s/h
- ㆍ2번 그래프에서 차감된 서비스 요소 값에 1.12를 곱해야 하므로 브레이크 모터의 유무도 포함된다.
- ㆍ부품의 리프팅을 예로 들어 안전에 있어서의 동작의 중요성

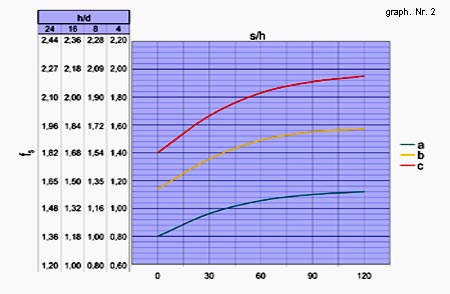

그래프 2에서 특정 동작에 필요한 the service factor fsr 를 얻을 수 있고 이는 적절한 "일일 작동 시간" (h/d) 축을 선택하고, 시간 당 시동 수(s/h)를 교차시키고 a, b, c 곡선과 대응시키면 된다.
표.2에 설명된 하중 분류에 세 종류의 곡선이 링크되어 있다.
| |
| 하중 분류 |
동작 |
| c |
쉬운 시동, 부드러운 운용, 작은 물질의 가속 |
가벼운 물질을 위한 컨베이어벨트; 원심력 벨트; 로타리 기어 펌프; 가벼운 물질을 위한 스크류 피더; 리프트; 보틀링 기계; 도구 기계에 대한 보조 컨트롤; 환풍기; 전원 발전기; 작은 믹서들 |
| b |
적당한 하중에서 시작하여 불규칙적인 운용 상황이 제공되고, 중간 크기의 물질이 가속됨 |
작은 규모에 쓰일 수 있는 브리지 트럭과 다양한 크기에 사용 가능한 컨베이어벨트; 수준기; 다양한 밀도와 점도의 액체에 사용 가능한 혼합기; 식품업에 사용 가능한 기계(반죽 그릇, 다지는 기계, 절단기 등); 섬유산업용 기계; 크레인, 리프트; 비료 고르는 기계; 콘크리트 믹서; 크레인 메커니즘 등 |
| a |
불규칙적인 운용, 무거운 하중, 큰 크기의 물질이 가속됨 |
격렬하게 움직이는 컨베이어; 컴프레셔와 1개 혹은 그 이상의 실린더가 있는 대체 펌프; 벽돌, 타일, 진흙에 쓰이는 기계류; 반죽기; 양동이가 있는 권양기; 채광 목적의 거대한 선풍기; 무거운 재료에 적합한 혼합기; 대체 톱; 절단기; 진동기; 절삭기; 턴테이블 등 |
|
아래의 성능 실험표에서 적절한 Mr2과 n2을 선택한 후 서비스 요소 fs가 필요한 fsr과 맞는 BOX 유닛을 찾지 못한다면 Mn2 > Mr2의 조건에 맞는 제품을 선택하면 됩니다.
n2을 충족시키기 위해서 출력 토크가 Mc2인 BOX 유닛을 사용하는 방법도 있습니다..
참조: 이 규칙은 새로운 BOX 유닛이 성능 실험표 상에서 서비스 요소 fs = 1인 조건으로 선택되었을 때만 유효합니다.
성능 실험표 상의 fs 값은 Mr2에 요청된 유효 토크가 정확히 카탈로그의 값 Mn2와 일치하는 경우를 의미합니다.
성능 실험표에 명시된 토크가 필요한 값보다 크다면 성능 실험표에 제공된 서비스 요소는 공식에 따라 증강될 수 있으며:
이런 식으로 계산된 값은 반드시 ≥ fsr보다 커야 합니다.
|
