Table 1: operating conditions
| 물리적인 요소 |
기호 |
U.d.M. |
NEO-WiFi-3kW |
NEO-WiFi-7,5kW |
| 인버터 보호 정도 |
|
|
IP65 |
| 인버터 공급 전압 |
V1n |
V |
3x 200-460 |
| 인버터 공급 주파수 |
f1 |
Hz |
50-60 |
| 인버터 최대 출력 전압 |
V2 |
V |
= V1n |
| 인버터 출력 주파수 |
f2 |
Hz |
0-100Hz |
| 인버터에 대한 측정 입력 전력 |
I1n |
A |
7.5 |
18.5 |
| 인버터로 부터 (모터로 향하는) 측정 출력 전류 |
I2n |
A |
7.0 |
17.5 |
| 인버터로부터의 최대 지속 출력 전류 |
I2 |
A |
I2n +5% |
I2n + 5% |
| 시동 토크/기록 토크 최대 비율 |
Cs/Cn |
Nm |
150% |
| 최대 돌입 전류 |
I2max |
A |
150% I2 |
| 보관 온도 |
Tstock |
°C |
-20..+60 |
| 작동 가능 온도 |
Tamb |
°C |
0..40 |
| 최대 상대 습도 |
|
% (40°C) |
50 |
| WiFi 키패드-인버터간 야외에서 소통 가능 최대 거리 |
|
mt |
20 |
*** 다른 환경 조건에 대해서는 서비스 지원과로 문의 바람.
*IP65 등급은 인버터 케이스와 분리 가능한 키패드 모두에 적용됩니다. 이 등급은 인버터 케이스에 위치할 때와 키패드가 동떨어져 있을 때 모두에 적용되는데, 이것은 Motive의 아래와 같은 구성 때문입니다;
• 암-수 커넥터 대신 유도전원 시스템 채택
• 두 가지 케이스 모양

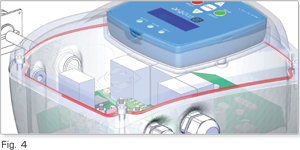

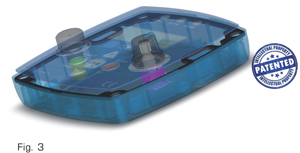

• 키패드 (Ill. 3)와 인버터 케이스 (Ill. 4)에 위치한 특별한 마감 개스킷
EMC: 통제 시스템은 입력 필터를 가지고 있으며 이는 EMC 지시체계를 준수합니다. 또한 통제 시스템이 주파수 컨버터의 측정 출력을 넘어서지 않는 경우에 총체적인 보호를 보장하는 과부하 보호 시스템이 내장되어 있습니다
